Alarm kadar test, isimlendirme ve izlenebilirlik. Bosch, Honeywell, Mavili ve Teknim ile adresli/konvansiyonel yangın algılama, devreye alma ve bakım.
NEXİS • YANGIN ALGILAMA SİSTEM YAKLAŞIMI
Yangın algılama sisteminde panelin normal görünmesi tek başına yeterli değildir. Panel, loop/zon yapısı, cihaz isimleri, saha cihazları, alarm-siren-modül senaryoları ve bakım kayıtları birbiriyle doğrulanmalıdır.
01Panel & Loop
Panel yapısı, loop/zon mantığı ve cihaz adresleri.
02Algılama Noktaları
Dedektör, buton ve saha cihazlarının gerçek lokasyonla eşleşmesi.
03Alarm & Senaryo
Siren, modül, çıkış ve olay senaryolarının tanımlanması.
04Test & Bakım
Fonksiyon testleri, hata/risk kaydı ve periyodik bakım.
KEŞİF→PANEL→LOOP / ZON→CİHAZ→SENARYO→TEST→BAKIM

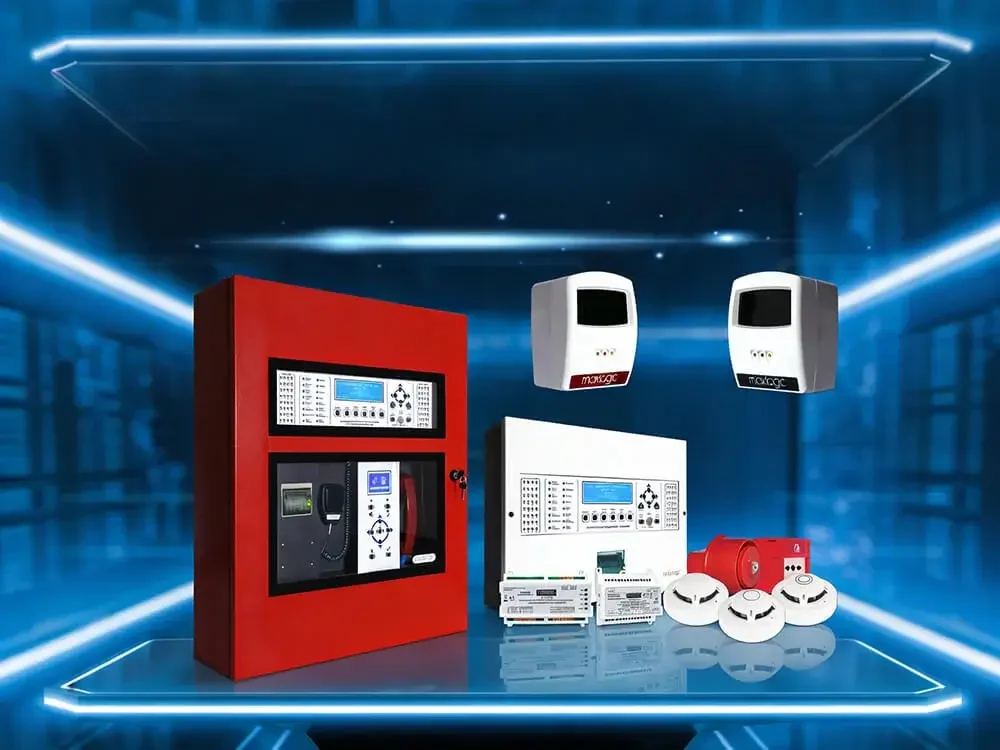

Yangın AlgılamaGörsel yüklenemedi
Yangın Algılama Sistemleri
NEXİS YANGIN ALGILAMA • UÇTAN UCA TEKNİK SÜREÇ
Panelden saha cihazına kadar alarm zincirini test edilebilir ve izlenebilir bırakıyoruz.
Bosch, Honeywell/Morley-IAS, Mavili ve Teknim ürün aileleriyle projeye ve mevcut sisteme uygun çalışma yürütüyoruz.
01→02→03→04→05→06→07→08→09→10
01
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Saha, panel ve mevcut sistem keşfi
Yangın algılama tarafında ilk işimiz panel ekranına bakmak değil, panelde kayıtlı yapı ile sahadaki gerçek sistemi karşılaştırmaktır.
01
Panel marka/model, mevcut konfigürasyon ve aktif hata durumlarının incelenmesi
02
Loop/zon yapısı, cihaz listesi ve panel isimlerinin alınması
03
Dedektör, buton, siren, modül ve diğer saha cihazlarının mevcut durumunun incelenmesi
04
Saha cihaz isimleri ile panel kayıtlarının eşleşme durumunun kontrol edilmesi
05
Devre dışı, hatalı veya belirsiz cihazların risk listesine alınması
06
Mevcut proje, bakım kaydı ve varsa önceki test raporlarının karşılaştırılması
02
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Loop, zon ve cihaz isimlendirme mimarisi
Bir alarmın doğru yönetilebilmesi için panel üzerindeki bilgi sahadaki gerçek lokasyonu açıkça tarif etmelidir.
01
Loop ve zon yapısının sahadaki bina/bölüm mantığıyla karşılaştırılması
02
Cihaz adresleri ve isimlerinin okunabilir, anlaşılır formatta düzenlenmesi
03
Kat, mahal, oda veya kritik lokasyon bilgisinin cihaz isimlerine doğru yansıtılması
04
Panelde görünen alarmın sahada hızlı bulunabilmesini sağlayacak isimlendirme standardının kurulması
05
Yeni cihaz eklemelerinde devam ettirilecek standart isim yapısının belirlenmesi
06
Cihaz listesi ile proje/saha bilgisinin yaşayan kayıt haline getirilmesi
03
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Algılama cihazları ve saha yerleşimi
Dedektör veya butonun yalnız sistemde kayıtlı olması yeterli değildir. Gerçek lokasyon, çalışma amacı ve fiziksel durum da değerlendirilmelidir.
01
Dedektör, buton ve ilgili cihazların sahadaki gerçek yerlerinin doğrulanması
02
Cihaz tipi ile kullanım alanının proje mantığı açısından karşılaştırılması
03
Fiziksel hasar, erişim problemi veya çevresel risk bulunan cihazların belirlenmesi
04
Eksik, yer değiştirmiş veya saha ile panel kaydı uyuşmayan cihazların not edilmesi
05
Yeni veya revize alanlarda cihaz ihtiyacının mevcut proje yaklaşımıyla değerlendirilmesi
06
Cihaz bilgilerinin panel/loop/zon listesine doğru işlenmesi
04
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Kablo, loop hattı ve panel bağlantıları
Adresli veya konvansiyonel yapıda kablo ve bağlantı sağlığı alarm sisteminin güvenilirliği için kritik bir katmandır.
01
Loop/zon bağlantılarının panel ve saha tarafında gözden geçirilmesi
02
Açık devre, kısa devre veya haberleşme hatalarının nedenlerinin araştırılması
03
Modül, siren ve diğer kontrol çıkışlarının bağlantı yapısının incelenmesi
04
Panel kabineti içindeki bağlantı, etiket ve servis erişiminin kontrol edilmesi
05
Revizyon yapılan hatların dokümantasyona işlenmesi
06
Kablo veya bağlantı kaynaklı risklerin ayrı teknik not olarak tutulması
05
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Panel programlama ve sistem konfigürasyonu
Panel üzerindeki yazılım/konfigürasyon, sahadaki gerçek sistemi doğru temsil etmeli ve alarm yönetimini kolaylaştırmalıdır.
01
Cihaz adresi, isim, loop/zon ve panel kayıtlarının proje yapısına göre düzenlenmesi
02
Yeni veya değiştirilen cihazların sisteme doğru tanımlanması
03
Alarm, hata ve ilgili kullanıcı mesajlarının anlaşılır hale getirilmesi
04
Gerekli modül ve çıkış ilişkilerinin konfigürasyonda kontrol edilmesi
05
Yetkili kullanıcı seviyeleri ve servis erişiminin proje kapsamına göre düzenlenmesi
06
Yapılan program değişikliklerinin devir kaydına eklenmesi
06
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Alarm, siren, modül ve senaryo yönetimi
Yangın sisteminin değeri yalnız alarm üretmesi değil, olay anında tanımlanmış fonksiyonların doğru sırayla çalışmasıdır.
01
Dedektör ve buton alarm senaryolarının kontrol edilmesi
02
Siren ve uyarı çıkışlarının fonksiyon testlerinin yapılması
03
Modül giriş/çıkışlarının ilgili saha fonksiyonlarıyla eşleşmesinin doğrulanması
04
Gerekli cause-effect / olay senaryolarının proje mantığıyla karşılaştırılması
05
BMS/VMS veya diğer sistem entegrasyon noktalarının varsa test edilmesi
06
Senaryo eksikleri veya belirsizliklerinin teknik risk olarak kaydedilmesi
07
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Devreye alma ve fonksiyon testleri
Panelin normal görünmesi yerine, sahadaki cihaz ve fonksiyonların gerçekten çalıştığını mümkün olan kapsamda test ederek doğrulamayı esas alıyoruz.
01
Seçilmiş/planlanmış cihazların alarm fonksiyonlarının test edilmesi
02
Manuel buton, siren ve ilgili modül çıkışlarının kontrol edilmesi
03
Panelde alarm lokasyonu ve cihaz isminin sahayla eşleşmesinin doğrulanması
04
Hata, kopukluk veya haberleşme problemlerinin panelde doğru görünmesinin kontrol edilmesi
05
Alarm sonrası reset ve normale dönüş davranışının gözlemlenmesi
06
Test sonuçlarının cihaz veya senaryo bazlı kayıt altına alınması
08
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Hata, risk ve iyileştirme yönetimi
Saha testlerinde çıkan her sorun aynı öncelikte değildir. Operasyon ve yaşam güvenliği açısından kritik riskleri ayrı sınıflandırıyoruz.
01
Aktif panel hatalarının ve tekrarlayan arızaların listelenmesi
02
İsim/saha uyuşmazlıklarının kayıt altına alınması
03
Test edilemeyen veya erişilemeyen cihazların belirtilmesi
04
Arızalı, devre dışı veya fiziksel risk taşıyan cihazların ayrıştırılması
05
Eksik doküman veya belirsiz senaryoların raporlanması
06
Gerekli düzeltmeler için önceliklendirilmiş teknik iyileştirme listesi oluşturulması
09
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Dokümantasyon, devir ve kullanıcı bilgilendirmesi
Yangın algılama sistemi, paneli bilen tek kişiye bağlı kalmamalıdır. Cihaz ve senaryo bilgilerini devir edilebilir teknik kayda dönüştürüyoruz.
01
Panel / loop / zon ve temel cihaz listesinin hazırlanması
02
Cihaz isimleri ve saha lokasyonlarının kayıt altına alınması
03
Alarm-senaryo test sonuçlarının teknik dosyaya eklenmesi
04
Açık hata ve risk listesinin teslim edilmesi
05
Bakım ve test kayıt formatının oluşturulması
06
Yetkili kullanıcıya temel alarm, hata ve sistem kullanım bilgisinin aktarılması
10
NEXİS YANGIN ALGILAMA ÇALIŞMA MODELİ
Periyodik bakım ve sürdürülebilirlik
Yangın algılama sistemi düzenli test ve bakım gerektiren yaşayan bir sistemdir. Periyodik kontrolleri geçmiş kayıtlarla karşılaştırarak yürütüyoruz.
01
Panel hata ve olay kayıtlarının periyodik gözden geçirilmesi
02
Planlanan cihazların fonksiyon testlerinin bakım programına göre yürütülmesi
03
Siren, modül ve kritik çıkış fonksiyonlarının kontrol edilmesi
04
Cihaz isimleri ve saha eşleşmesinin değişikliklerden sonra güncellenmesi
05
Yeni cihaz, mahal veya bina revizyonlarının sisteme ve dokümana işlenmesi
06
Bakım sonuçları, açık riskler ve sonraki müdahale gereksinimlerinin kayıt altına alınması
PROJE TESLİM STANDARDI
Sistemi çalışır olduğu kadar anlaşılır ve devredilebilir bırakıyoruz.
Teslim kapsamı proje ve sözleşmeye göre değişebilir. Temel yaklaşımımız; bakım, arıza veya genişleme sırasında teknik ekibin sistemi yeniden keşfetmek zorunda kalmamasıdır.
✓
Panel / Loop / Zon Özeti
Panel yapısı, loop/zon bilgisi ve temel sistem organizasyonu.
✓
Cihaz & İsim Listesi
Adres, cihaz adı ve saha lokasyonu eşlemesi.
✓
Alarm / Senaryo Kaydı
Test edilen alarm, siren, modül ve ilgili fonksiyonların özeti.
✓
Hata & Risk Listesi
Aktif sorunlar, uyuşmazlıklar ve iyileştirme gerektiren noktalar.
✓
Bakım Kayıt Yapısı
Periyodik test ve müdahalelerin izlenmesi için teknik kayıt formatı.
✓
Entegrasyon Notu
Varsa BMS/VMS veya diğer sistem entegrasyon noktalarının durumu.
✓
Devir Özeti
Teknik ekibin sistemi anlayabilmesi için temel panel ve saha bilgileri.
✓
Revizyon Notları
Yapılan değişikliklerin ve açık teknik aksiyonların kayıt altına alınması.
NEXİS TEKNİK PRENSİBİ
Doğru isimlendirme + doğru senaryo + düzenli test = yönetilebilir yangın algılama sistemi.
